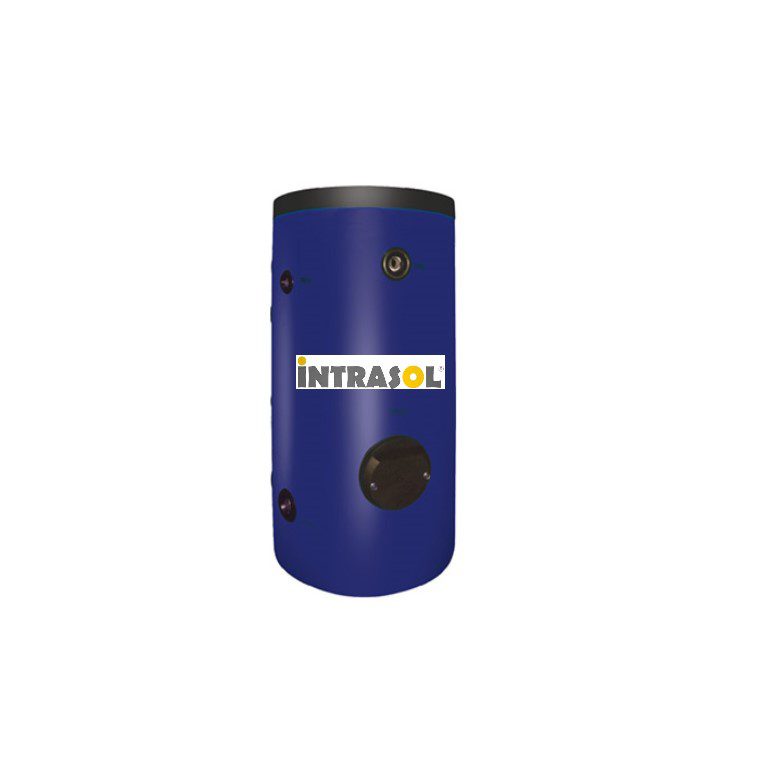

Intrasol Boiler Λεβητοστασίου Glass 200Lt

BOILER GLASS λεβητοστασίου από χάλυβα με επισμάλτωση – επίστρωση εμαγιέ

Καθοδική προστασία με ανόδιο μαγνησίου και στις δύο φλάτζες

Μέγιστη πίεση λειτουργίας δοχείου 10 bar

Μέγιστη θερμοκρασία λειτουργίας δοχείου 95°C

Μόνωση από πολυουρεθάνη 60 mm πάχος με πυκνότητα 52 kg/m³ για 160L – 300L

Μόνωση από μαλακή πολυουρεθάνη (αφρολέξ) 100 mm πάχος για 500L – 1000L

Εναλλάκτης από επισμαλτωμένο χαλυβδοσωλήνα 1″

Μέγιστη πίεση λειτουργίας εναλλάκτη 16 bar

Μέγιστη θερμοκρασία λειτουργίας εναλλάκτη 130°C

Σε όλα τα Boiler λεβητοστασίου είναι απαραίτητο να τοποθετείται δοχείο διαστολής, βαλβίδα ασφαλείας και ανοδική προστασία στην είσοδο του κρύου νερού.ΠΑΡΑΤΗΡΗΣΕΙΣ (με δυνατότητα χρήσης των παρακάτω επιλογών)

Ηλεκτρική βιδωτή αντίσταση μαζί με θερμοστάτη 1 ½” – 4 kW
Τριφασική ηλεκτρική βιδωτή αντίσταση με θερμοστάτη 1 ½” – 6 kW ή 9 kW
Κατασκευάζονται και σε δαπέδου κατόπιν παραγγελίας
Εξωτερική επένδυση από προβαμμένο μεταλλικό περίβλημα κατόπιν παραγγελίας

ΚΩΔΙΚΟΣ
ΔΙΑΣΤΑΣΕΙΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (L)
ΒΑΡΟΣ (kg)

ΔΙΑΜΕΤΡΟΣ (mm)
ΥΨΟΣ (mm)

BLGLL 160-OP
600
1070
170
53

BLGLL 200-OP
600
1460
212
58

BLGLL 300-OP
630
1800
320
87

BLGLL 500-OP
850
1800
520
117

BLGLL 800-OP
1050
1800
830
170

BLGLL 1000-OP
1050
2000
1040
195

ΚΩΔΙΚΟΣ
ΔΙΑΣΤΑΣΕΙΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (L)
ΒΑΡΟΣ (kg)

ΔΙΑΜΕΤΡΟΣ (mm)
ΥΨΟΣ (mm)

BLGLL 160-1P
600
1070
165
65

BLGLL 200-1P
600
1460
204
73

BLGLL 300-1P
630
1800
313
110

BLGLL 500-1P
850
1800
505
147

BLGLL 800-1P
1050
1800
817
215

BLGLL 1000-1P
1050
2000
1023
245

ΚΩΔΙΚΟΣ
ΔΙΑΣΤΑΣΕΙΣ

ΧΩΡΗΤΙΚΟΤΗΤΑ (L)
ΒΑΡΟΣ (kg)

ΔΙΑΜΕΤΡΟΣ (mm)
ΥΨΟΣ (mm)

BLGLL 160-2P
600
1070
160
75

BLGLL 200-2P
600
1460
196
85

BLGLL 300-2P
630
1800
300
125

BLGLL 500-2P
850
1800
497
165

BLGLL 800-2P
1050
1800
800
240

BLGLL 1000-2P
1050
2000
998
275

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

BLGLL160
BLGLL200
BLGLL300
BLGLL500
BLGLL800
BLGLL1000

Τάξη ενεργειακής απόδοσης

C
C
C
C
C
C

Εσωτερική Διάμετρος
mm
480
480
510
650
850
850

Εξωτερική Διάμετρος
mm
600
600
630
850
1050
1050

Ύψος
mm
1070
1460
1800
1800
1800
2000

Πάχος Δοχείου
mm
2,5
2,5
2,5
3
4
4

Μέγιστη θερμοκρασία λειτουργίας δοχείου
°C
95

Μέγιστη πίεση λειτουργίας δοχείου
bar
10

Μέγιστη πίεση νερού χρήσης
bar
10

Μέγιστη πίεση ηλιακού κυκλώματος
bar
10

Μέγιστη πίεση λειτουργίας εναλλακτών
bar
16

Είδος μόνωση ( Πολυουθρεθάνη )

Σκληρή
Σκληρή
Σκληρή
Μαλακή
Μαλακή
Μαλακή

Πάχος μόνωσης
mm
60
60
60
100
100
100

Μέγιστη θερμοκρασία λειτουργίας εναλλακτών
°C
130

Επιφάνεια εναλλάκτη Β (Λέβητας)
m²
0,55
0,80
1,00
1,23
1,33
1,99

Επιφάνεια εναλλάκτη Α (Ηλιακών)
m²
0,80
1,00
1,55
1,95
2,36
2,99

Χωρητικότητα εναλλάκτη Β (Λέβητας)
L
3,10
5,10
6,40
7,80
8,40
12,70

Χωρητικότητα εναλλάκτη Α (Ηλιακών)
L
5,10
6,50
10,00
12,40
14,90
19,10

*Απόδοση εναλλάκτη Β (Λέβητας)
Kw
10,40
13,60
16,40
19,20
20,50
25,50

It/h
900
900
900
900
900
900

*Απόδοση εναλλάκτη Α (Ηλιακών)
Kw
13,10
14,40
22,90
25,80
30,15
38,50

It/h
900
900
900
900
900
900

Παροχές εναλλάκτη Β (BIN/BOU)
Inch
1″
1″
1″
1″
1″
1″

Παροχή εναλλάκτη Α (AIN/AOU)
Inch
1″
1″
1″
1″
1″
1″

Διατομή ελευθέρων παροχών F
Inch
1″
1″
1″
1″
1″
1″

Παροχή είσοδος κρύου νερού CW
Inch
1″
1″
1″
1″
1 1/2″
1 1/2″

Παροχή έξοδος ζεστού νερού HW
Inch
1″
1″
1″
1″
1 1/2″
1 1/2″

Παροχή ανακυκλοφορίας R
Inch
1″
1″
1″
1″
1 1/2″
1 1/2″

Παροχή ηλεκτρικής αντίστασης ΕΗ
Inch
1 1/2″
1 1/2″
1 1/2″
1 1/2″
1 1/2″
1 1/2″

Παροχή αισθητηρίων S1, S2, S3
Inch
1/2″
1/2″
1/2″
1/2″
1/2″
1/2″

Παροχή θερμόμετρο TH
Inch
1/2″
1/2″
1/2″
1/2″
1/2″
1/2″

Φλάντζα F1 (ΠΑΝΩ)
mm
140
140
140
196
196
196

Φλάντζα καθαρισμού F2 (ΚΑΤΩ)
mm
140
140
140
193
193
193

Ανόδιο φλάντζας F1 (ΠΑΝΩ)
mm
Φ22Χ500
Φ22Χ500
Φ22Χ500
Φ32Χ500
Φ32Χ500
Φ32Χ500

Ανόδιο φλάντζας F2 (ΚΑΤΩ)
mm
Φ22Χ300
Φ22Χ300
Φ22Χ500
Φ32Χ500
Φ32Χ500
Φ32Χ500
